点击图片查看原图产品用途简介：
旁路馈线柜的旁路部分含微处理器控制的可控硅电子调压式稳压器，与其他形式稳压器相比较，是无触点全电子式稳压产品，具有容量大、效率高、无波形畸变、电压调节平稳、适用负载广泛、能承受瞬时超载，可长期连续工作，体积小、重量轻、使用方便、运行可靠、维修简便等特点；旁路馈线柜的馈线部分是UPS输出的电源总线进来之后再到各个负载终端的电源进行分配控制的装置，具有适用负载广泛，可长期连续工作，使用方便、运行可靠、维修简便等特点。旁路馈线柜可广泛应用于工业、农业、交通、电力、军事、邮电、科研、文化等领域的大型机电设备、金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、微机机房、电脑控制设备、刺绣轻纺设备、空调、广播电视、宾馆及家用电器、照明等一切需对电源进行分配和控制的场所。
旁路馈线柜旁路部分由输入开关、旁路隔离变压器、旁路稳压器、旁路输出显示仪表组成。
电子调压式交流稳压器原理简介：
●POWERSWITCH（功率元件控制开关）
本电路为由半导体元件组成之开关电路，配合电压补偿电路，以达到调节电压的目的。
●CONTROLCKT（微处理器控制电路）
逻辑控制与保护功能均烧录于CPU内，为极性转换与电压调节控制中枢。
●SAMPLINGCKT（取样电路）
所有输出电压变动，均经由本电路将模拟信号转成数位信号，送至CPU进行处理。
●ISOLATIONTRANSFORMER（隔离变压器）
电气隔离作用—电源输入与负载间由隔离变压器电气绝缘，因此负载使用是在浮接（FLOATING）状态，不与其他电源系统的负载相互干扰，可消除市电及AVR所产生之杂讯，如SPIKE或SURGE等，保护负载使用安全。(选项配备)
性能特点和技术指标：
●输入输出电气隔离并全自动稳压，不会产生磁场辐射、干扰或电网所带的传导性干扰
●微处理器控制的可控硅电子调压式稳压灵敏
●效率高达95%以上，空载耗电低
●采用微电脑检测控制电路，整机可靠性高
●过载、超过稳压范围保护，安全让您无后顾之忧
●日常维护检修更换极为方便
●适合于各种负载，可广泛应用于电网电压不稳定的地区
●符合节能环保之要求，省电、省钱、省空间、省烦恼
●输入功率因素：0.95~1
●输出波形失真度：小于1%
●输出频率：与市电同步
●反应时间：≤4ms/step
●负载功率因素：±0.7~0.8
●效率：满载效率≥95%
●输出正常指示灯、过高压/过低压保护
●电路板保护保险丝、突波保护异常保护灯
●输出电压/电流/频率表
●噪音：≤45dB（距离1米处）
运行环境要求：
●旁路馈线柜需安装于通风良好的室内，以确保使用时不会过热。同时切记：本机虽然可以安装于-20℃~50℃环境中，但长期使用时我们建议安装于室温18-25℃内的环境为最佳。
●相对湿度0-95%。
●避免安装于阳光直晒处、通风不良的柜内或死角、以及潮湿和灰尘很多地方。
●防止粉尘、金属铁屑等进入，避免电子元件短路或故障。
●防止有油性、酸性或碱性等腐蚀性物体侵蚀。
旁路馈线柜的使用环境对旁路馈线柜的正常功能发挥及使用寿命，甚至安全性均有直接的影响，所以请务必保持良好的设备运行环境。

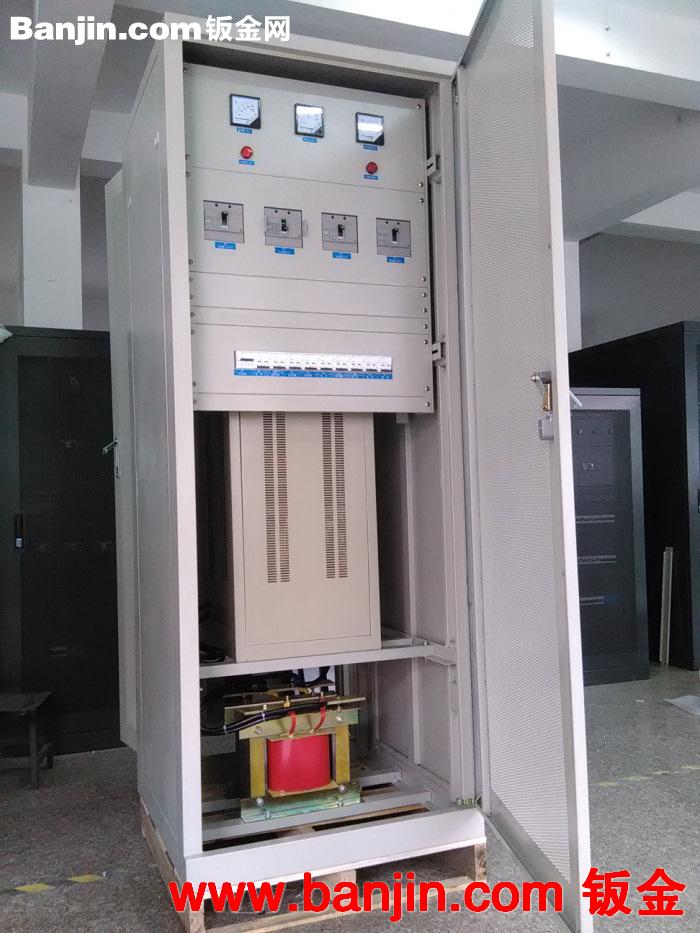

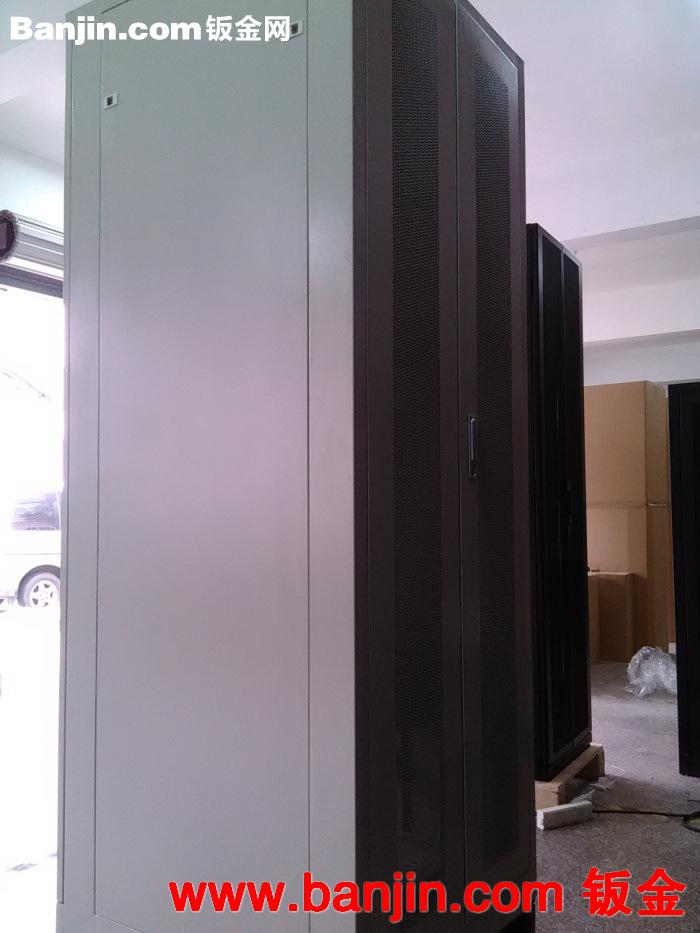

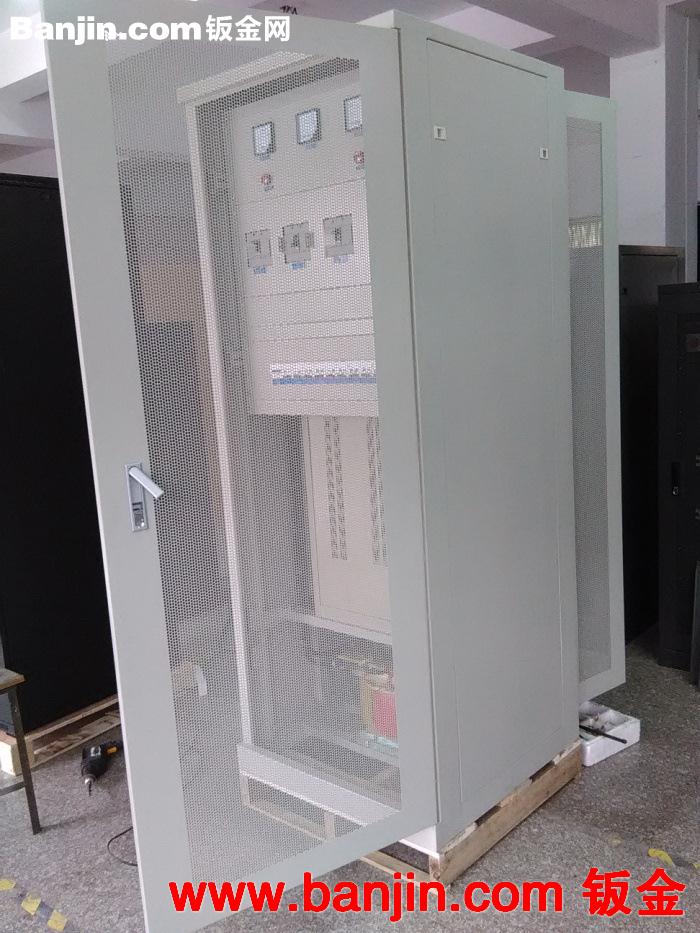

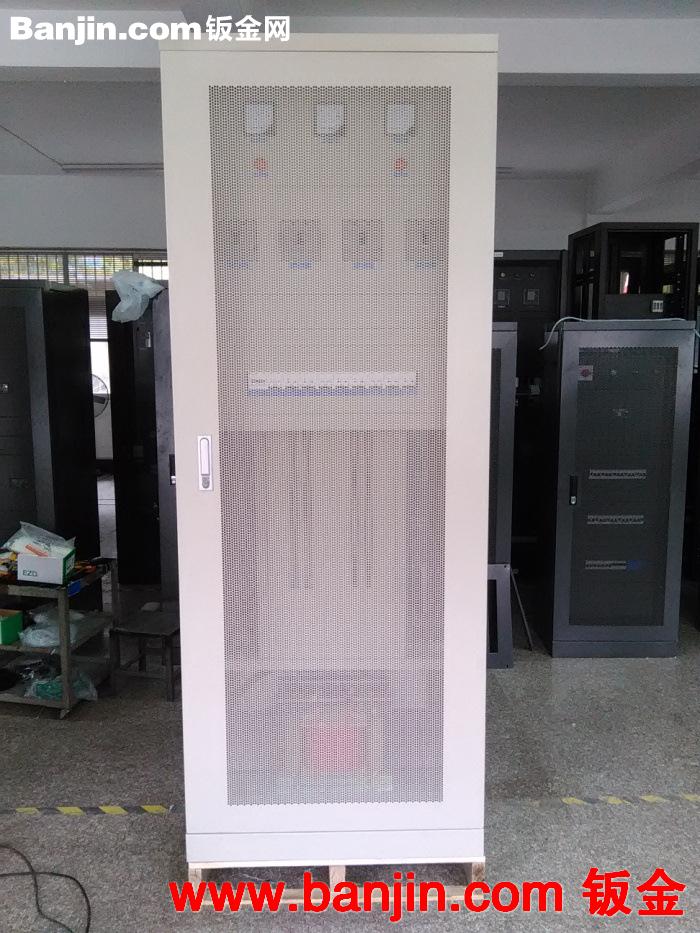

产品图片：
